一、產品概述

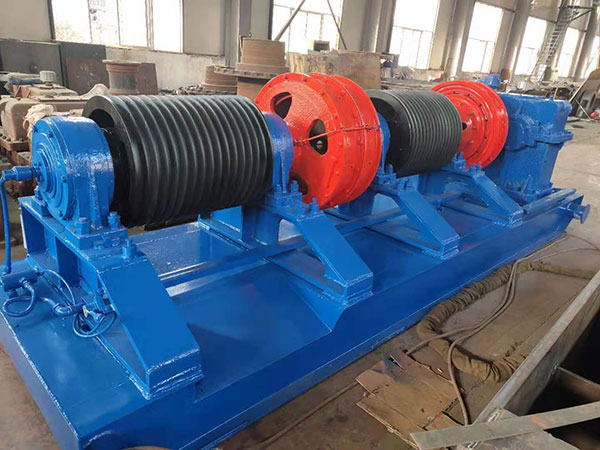

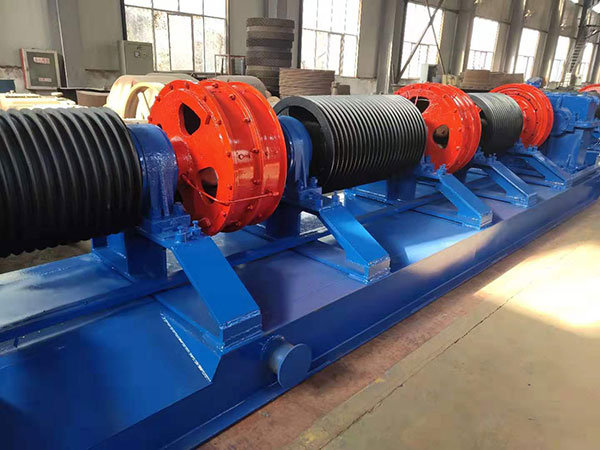

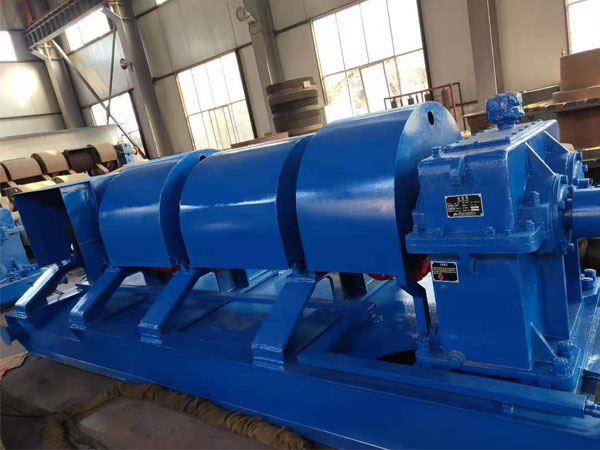

聯動機是鉆機皮帶并車傳動系統的重要組成部分,它由1號聯動機、2號聯動機、3號聯動機及并車皮帶組成。
二、技術性能特點

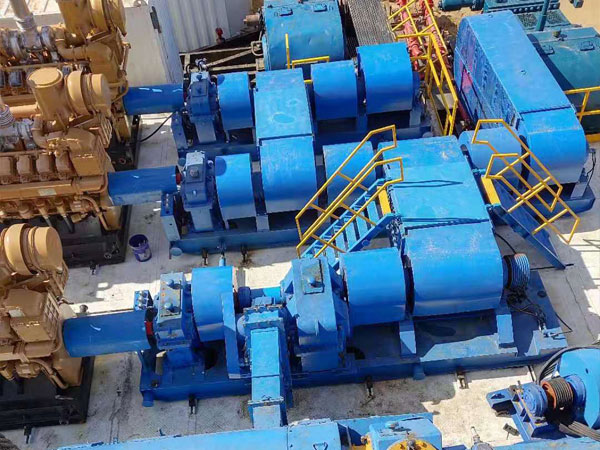

1、動力由柴油機通過減速器傳入,通過掛合離合器可以使動力傳入相應傳動軸。
2、1號柴油機通過1號傳動軸帶動正車箱將動力傳入驅動絞車的鏈輪。2號、3號柴油機的動力可通過掛合相應5離合器,使動力傳入1號傳動軸以實現并車。
3、1號軸末端帶一個皮帶輪,用來驅動空壓機和節能發電機,空壓機與節能發電機的選型必須考慮1號軸相應軸承的承載能力。2號柴油機和3號柴油機通過掛合相應的離合器可以分別驅動一臺泥漿泵。
4、在泥漿泵附近有一個兩通換向閥,在修泥漿泵時除了要摘開司鉆房內的控制閥之外,還要摘開此處的換向閥,以保證人員設備安全。
三、常用型號主要技術參數:
參數規格 | 40J(32型) | 50J(45型) | ||
減速器 | 型號 | JS3-1000 | JS3-1000 | |
最大傳遞功率(馬力) | 1000 | 1000 | ||
最高轉速(轉/分) | 1500 | 1500 | ||
中心距(mm) | 355 | 355 | ||
法向模數 | 10 | 10 | ||
傳動比 | 1.536 | 1.536 | ||
潤滑方式 | 飛濺潤滑 | 飛濺潤滑 | ||
正車箱 | 型號 | 32型 | 45型 | |
最大傳遞功率(馬力) | 800 | 1500 | ||
最高轉速(轉/分) | 976 | 781 | ||
中心距(mm) | 480 | 550 | ||
法向模數 | 9 | 10 | ||
傳動比 | 3.04 | 1.722 | ||
潤滑方式 | 飛濺潤滑 | 飛濺潤滑 | ||
離合器 | 減速器輸出 | LT600/125(單) | LT600/125(單) | |
并車 | LT600/125(雙) | LT600/125(雙) | ||
驅動泵 | LT600/125(雙) | LT600/125(雙) | ||
傳正車箱 | LT500/125(雙) | LT600/125(雙) |
